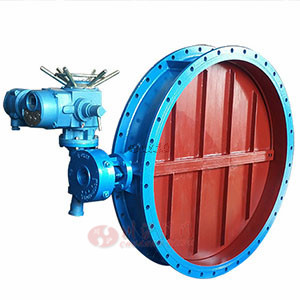

電動高溫蝶閥特別適用于低壓大口徑場合,是工業閥門中常用的閥門類型之一。
電動高溫蝶閥結構簡單,體積小,重量輕,僅由幾個部分組成。此外,它可以通過旋轉90°快速打開和關閉,并且操作簡單。同時,該閥具有良好的流體控制特性。
當蝶閥處于全開位置時,蝶板的厚度是介質流經閥體時的唯一阻力,因此閥產生的壓降很小,因此具有更好的流量控制特性。蝶閥有兩種密封類型:彈性密封和金屬密封。彈性密封閥,密封圈可以嵌入閥體內或附著在蝶板的外圍。
常見的蝶閥密封面不同能承受的溫度也不同。
一般的橡膠密封溫度只可以承受80℃。另一種四氟密封可以承受180℃,還有一種H密封可以承受425℃,有閥門本體密封的,密封面代號是W這個閥門根據材質不同承受溫度也不同。
具有金屬密封的閥門通常比具有彈性密封的閥門具有更長的壽命,但是很難實現完全密封。金屬密封件可以適應較高的工作溫度,而彈性密封件具有受溫度限制的缺陷。如果需要將蝶閥用作流量控制,則主要是正確選擇閥的尺寸和類型。
蝶閥的結構原理特別適用于大口徑閥門的制造。蝶閥不僅廣泛用于石油,天然氣,化工,水處理等一般行業,而且還用于火力發電廠的冷卻水系統。
電動高溫蝶閥的安裝要點:
1、安裝前,必須仔細檢查閥門的標志和合格證書是否符合使用要求,并在驗證后將其清洗。未安裝使用的電動蝶閥應存放在干燥的房間內。長時間存放的閥門應定期清洗,干燥并涂上防銹油。閥門兩端應用盲板保護法蘭密封面。
2、根據介質的流動方向進行安裝,優先考慮臥式安裝。
3、在安裝過程中,電動蝶閥和管道的連接螺栓應在對角方向上擰緊幾次,并且一次不能擰緊任何單件,以防止不均勻的力在法蘭連接處引起泄漏。
4、安裝電動蝶閥時,蝶板應處于關閉位置,以防止雜物進入閥腔并刮傷密封表面。當用戶想要測試壓力時,請務必在兩端安裝法蘭對并測試壓力。
5、蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°到90°之間,旋轉到90°時,閥門則呈全開狀態。
6、將閥門連接到管道時,需要使用對焊鋼法蘭或管道上的電動蝶閥專用法蘭。如果使用平焊鋼制法蘭,則法蘭的內孔必須與墊圈的內孔一樣大,以確保墊圈的有效密封表面。
7、電動蝶閥出廠時已將控制機構的啟閉行程調好,為了防止在打開電源時方向錯誤,用戶必須在初次打開電源之前手動移動到關閉位置的1/3,并檢查指示板的方向是否與閥門的打開方向一致。
8、使用閥門時,如果發現故障,應立即停止使用。
