閥體材質 | WCB、304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN10~50mm |
壓力范圍 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300 |
密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
執行機構 | 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作) |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

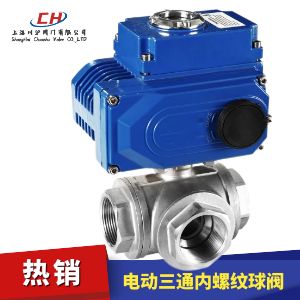

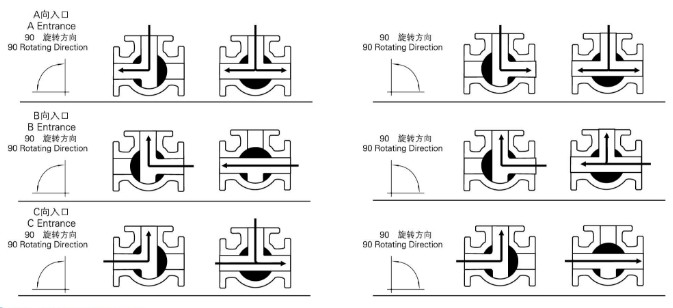

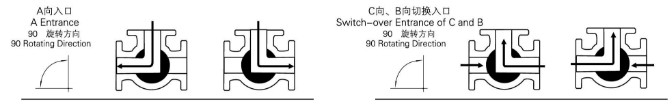

電動三通內螺紋球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
電動執行機構選型
電動三通內螺紋球閥配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。
連接方式 | 內螺紋連接 | 對焊連接 | |||||
---|---|---|---|---|---|---|---|
零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
適用工況 | 適用介質 | 水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐蝕介質 |
適用溫度 | -29~180°C(增強聚四氟乙烯)、-29~300°C(對位聚苯) |
公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|---|
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
閥體形式 | 三段式分體式閥體 | ||||||
連接形式 | 螺紋式、焊接式 | ||||||
閥芯形式 | "O"型球形閥芯 | ||||||
動作范圍 | 0~90° | ||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏) | ||||||
基本誤差 | ±1% | ||||||
回差 | ±1% | ||||||
死區 | ≤1%(可調) | ||||||
可調范圍 | 250:1 | ||||||
配置執行機構 | 可配HQ、CH等系列角行程電動執行機構 | ||||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |

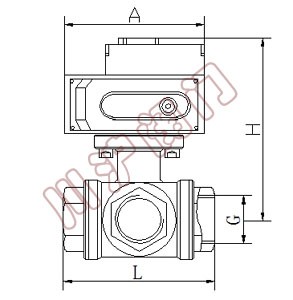

通徑DN | 英寸" | 連接尺寸 | |||||
---|---|---|---|---|---|---|---|
mm | inch (G) | L | L1 | H(配HQ) | H(配CH) | A(配HQ) | A(配CH) |
10 | 3/8 | 60 | 30 | 260 | 130 | 265 | 161 |
15 | 1/2 | 72 | 36 | 265 | 130 | 265 | 161 |
20 | 3/4 | 85 | 42 | 280 | 135 | 265 | 161 |
25 | 1 | 91 | 46 | 290 | 139 | 265 | 161 |
32 | 11/4 | 110 | 55 | 310 | 158 | 265 | 197 |
40 | 11/2 | 122 | 61 | 340 | 165 | 265 | 197 |
50 | 2 | 145 | 72 | 360 | 202 | 265 | 197 |
