閥體材質 | 304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | ?12.7~133mm |
壓力范圍 | 1.0Mpa、1.6Mpa |
密封形式 | PTFE密封(-10~150℃) |
適用介質 | 純水、啤酒、飲料、藥劑等 |
執行機構 | 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作) |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

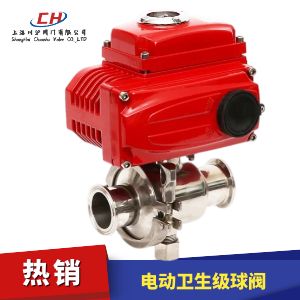

電動衛生級球閥流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。閥體采用不銹鋼精制而成,流道內壁0.5um電子拋光,保持流體暢通無阻。電動快裝球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
電動執行機構選型
電動衛生級球閥配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。
公稱通徑 | 15~102mm |
---|---|
公稱壓力 | PN1.0MPa |
閥軸材質 | 不銹鋼 |
閥體材質 | 304/316/316L不銹鋼 |
球體材質 | 304/316/316L不銹鋼 |
閥座密封 | PTFE |
溫 度 | PTFE≤180℃ |
結構型式 | 快裝式、焊接式、螺紋式 |
適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
特 點 | 安全衛生,密封好、使用壽命長 |

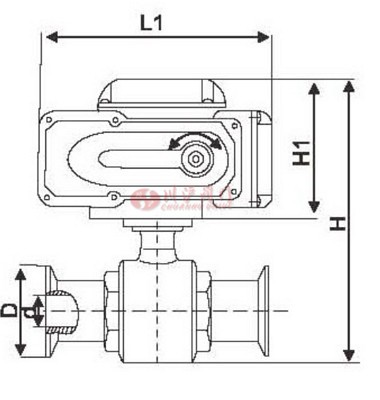

規格 | D | d | H | H1 | L1 | 重量KG |
---|---|---|---|---|---|---|
c19 | 50.5 | 16 | 210 | 132 | 178 | 3.2 |
c25 | 50.5 | 22 | 215 | 132 | 178 | 3.3 |
c32 | 50.5 | 29 | 225 | 132 | 178 | 3.5 |
c38 | 50.5 | 35 | 235 | 132 | 178 | 3.7 |
c45 | 64 | 42 | 250 | 132 | 178 | 4.0 |
c51 | 64 | 47 | 260 | 132 | 178 | 4.3 |
c57 | 77 | 52 | 275 | 132 | 178 | 4.8 |
c63 | 77 | 58 | 285 | 132 | 178 | 5 |
c76 | 91 | 72 | 310 | 153 | 210 | 8.8 |
c89 | 106 | 85 | 370 | 170 | 309 | 21 |
c102 | 119 | 98 | 395 | 185 | 309 | 23 |
