上海川滬閥門有限公司

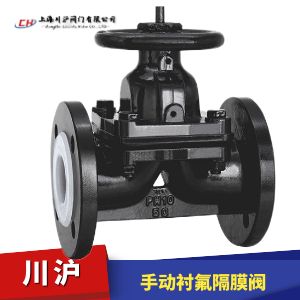

手動襯氟隔膜閥圖片

手動襯氟隔膜閥 型號:G41F46

手動襯氟隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)

公稱通徑:DN15 ~ DN400
公稱壓力:PN6、PN10、PN16
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等

手動襯氟隔膜閥 技術參數

NO. 名稱
Nam
材質
Maletia
1 閥體
Body
鑄鐵、碳鋼、不銹鋼
Cast iron. Carbon?steel?and stainless steel
2 閥蓋
Bonnet
鑄鐵、碳鋼、不銹鋼
Cast iron. Carbon?steel?and stainless steel
3 襯里
Lining
無襯里、氟塑料
Unlined.Fluoroplastics
4 隔膜
Diaphragm
氟塑料
Fluoroplastics
5 閥瓣
Valve plate
鑄鐵
Cast iron
6 閥桿
Stem
碳鋼、不銹鋼
Carbon steel and stainless steel
7 手輪
Hand?wheel
鑄鐵
Cast?iron

手動襯氟隔膜閥 技術參數

材 料 代號 適用溫度 適用介質
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種
有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種
有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強
腐蝕性介質。
聚三氟氯乙烯 ? PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增強聚丙烯   RPP   ≤100℃ 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機
酸、無機酸、無機溶劑等。
  聚烯烴     PO     ≤100℃ 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒
鑄鐵,無襯里   ≤100℃ 非腐蝕性介質
Non ??corrosive ??medium
不銹鋼,無襯里   ≤150℃ 一般腐蝕性介質
丁基膠(B級)   IIR   ≤120℃ 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。
★天然膠(Q級) ? NR ≤85℃ 凈化水、無機鹽、稀釋無機酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。
氯丁膠 CR ≤85℃ 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。
丁腈膠 NBR ≤85℃ 耐油耐磨,其耐酸性能與天然膠相似。
  海帕隆   CSPE   ≤120℃ 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。
  氟橡膠   FKM   ≤150℃ 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。
  硅橡膠   SI   ≤200℃ 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸,
稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。

手動襯氟隔膜閥 結構圖

手動襯氟隔膜閥結構圖

手動襯氟隔膜閥 安裝尺寸

DN 公稱壓力 工作壓力 L D D1 n- φ   H1 H2 D0 重量
15       1.0       1.0 125 95 65 4-14 2 105 116 120 4.5
20 135 105 75 4-14 2 117 128 120 4.5
25 145 115 85 4-14 2 121 135 120 5
32 160 140 100 4-18 2 132 150 120 7
40 180 150 110 4-18 3 156 176 140 9
50 210 165 125 4-18 3 169 195 140 12.5
65 250 185 145 4-18 3 200 236 200 19
80 300 200 160 8-18 3 216 256 200 25.5
100 350 220 180 8-18 3 270 322 280 40
125 400 250 210 8-18 3 315 380 320 62
150 460 285 240 8-22 3 378 458 320 80.5
200   0.6   0.4 570 340 295 8-22 4 518 638 400 146
250 680 395 350 12-22 4 583 720 500 240
300 790 445 400 12-22 4 698 778 500 334
350 900 505 460 16-22 4 723 883 500 371
400   0.25 1000 565 515 16-26 4 868 1078 640 584

手動襯氟隔膜閥 三維分解圖

手動襯氟隔膜閥三維分解圖

手動襯氟隔膜閥 流量特性

手動襯氟隔膜閥流量特性
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要手動襯氟隔膜閥產品詳細樣本。
