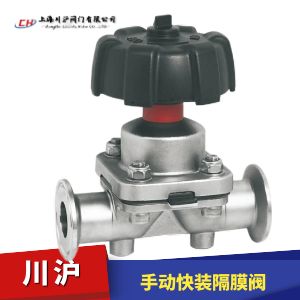

手動衛生級隔膜閥廣泛適用于衛生級的釀酒、乳制品以及飲料等食品工業以及無菌工況的制藥領域,實現對管道流體的控制和開/關任務。該閥門的組成部件包括:一個執行裝置,膜片和閥體,是用螺栓及螺母組裝在一起,整個閥門的組裝都是精心細致的。其執行裝置包括手動和氣動,膜片具有各種軟硬程度的人造橡膠,閥體為兩通或三通閥。
公稱通徑:DN15 ~ DN100
公稱壓力:PN6、PN10
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等
NO. | 名稱Name | 材質Material |
---|---|---|
1 | 閥體 Body |
316L |
2 | 閥蓋 Bonnet |
304 |
3 | 隔 膜 Diaphiragm |
PTFE-EPDM |
4 | 活塞 Pislon |
鋁合金 Aluminum alloy |
5 | 閥桿 Stem |
不銹鋼304/45# Stainliss sleel304/45# |
6 | 連接方式 Way of connection |
快裝 Fssl lbading |
材 料 | 代號 | 適用溫度 | 適用介質 |
---|---|---|---|
★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
可溶性聚四氟乙烯 | PFA | ≤180℃ | |
增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒 |
鑄鐵,無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|

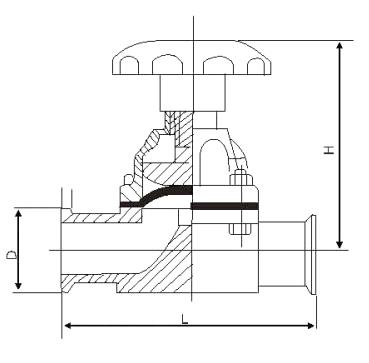

不銹鋼,無襯里 | ≤150℃ | 一般腐蝕性介質 | |
丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。 |
氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。 |
丁腈膠 | NBR | ≤85℃ | 耐油耐磨,其耐酸性能與天然膠相似。 |
海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。 |
氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。 |
硅橡膠 | SI | ≤200℃ | 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸, 稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。 |
Size | A | B | C | H |
---|---|---|---|---|
12.7 | 108.0 | 25.4 | 6.0 | 93.5/102.5 |
19 | 108.0 | 25.4 | 6.0 | 93.5/102.5 |
25 | 118.0 | 50.5 | 6.0 | 111.5/122 |
32 | 127.0 | 50.5 | 6.0 | 144.5/160 |
38 | 146.0 | 50.5 | 6.0 | 144.5/160 |
51 | 190.0 | 64.0 | 6.0 | 167/190 |
63 | 216.0 | 77.5 | 6.0 | 199/228 |
