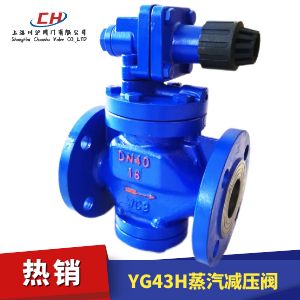

YG43H型蒸汽減壓閥圖片

YG43H型蒸汽減壓閥 型號:YG43H

YG43H型蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

特點
1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。
2、改善了流線分布,降低了噪聲。?
3、改進了密封面結構,延長了密封面壽命。

YG43H型蒸汽減壓閥 技術參數

公稱壓力(Mpa) 1.0 1.6
殼體試驗壓力(Mpa) 1.5 2.4
密封試驗壓力(Mpa) 1.0 1.6
高進口壓力(Mpa) 1.0 1.6
出口壓力范圍(Mpa) 0.04-0.6 0.04-1.0
壓力特性偏差(Mpa)△Pp2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
小壓差(Mpa) 0.05 0.07
滲漏量 GB12245-1989

YG43H型蒸汽減壓閥 零部件參數

零件名稱 零件材料
閥體閥蓋底蓋 WCB
閥座閥瓣 2Cr13
缸套活塞 鋁鐵青銅
膜片 PH15-7Mo
活塞環 對位聚苯
導閥座導閥瓣 2Cr13
主閥彈簧 50CrVA
導調主彈簧 50CrVA
調節彈簧 60Si2Mn

YG43H型蒸汽減壓閥 結構圖

YG43H型蒸汽減壓閥結構圖

YG43H型蒸汽減壓閥 外形尺寸

公稱通徑
DN
外形尺寸 連接尺寸
L H H1 PN1.0MPa PN1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 414 45 12 95 65 414 45 14
20 140 160 65 105 75 414 55 14 105 75 414 55 14
25 150 168 68 115 85 414 65 14 115 85 414 65 14
32 180 185 75 135 100 418 78 16 135 100 418 78 16
40 180 185 78 145 110 418 85 16 145 110 418 85 16
50 200 193 88 160 125 418 100 16 160 125 418 100 16
65 230 208 98 180 145 418 120 18 180 145 418 120 18
80 260 228 117 195 160 418 135 18 195 160 818 135 20
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要YG43H型蒸汽減壓閥產品詳細樣本。
  • 碳鋼蒸汽減壓閥
  • 碳鋼蒸汽減壓閥
    碳鋼蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 不銹鋼蒸汽減壓閥
  • 不銹鋼蒸汽減壓閥
    不銹鋼蒸汽減壓閥(材質不銹鋼、法蘭連接、適合蒸汽場合)
  • 大口徑蒸汽減壓閥
  • 大口徑蒸汽減壓閥
    大口徑蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 大口徑蒸汽減壓閥
  • 大口徑蒸汽減壓閥
    大口徑蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓使用)
  • 高靈敏度蒸汽減壓閥
  • 高靈敏度蒸汽減壓閥
    高靈敏度蒸汽減壓閥(材質碳鋼、法蘭連接、適合蒸汽場合減壓)
  • 高靈敏度蒸汽減壓閥
  • 高靈敏度蒸汽減壓閥
    高靈敏度蒸汽減壓閥(材質碳鋼、高靈敏度、適合蒸汽場合減壓)
  • YG43H蒸汽減壓閥
  • YG43H蒸汽減壓閥
    YG43H蒸汽減壓閥(材質碳鋼、高靈敏、適合蒸汽場合減壓)
  • 內螺紋蒸汽減壓閥
  • 內螺紋蒸汽減壓閥
    內螺紋蒸汽減壓閥(材質碳鋼、螺紋連接、適合蒸汽場合減壓)

YG43H型蒸汽減壓閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

YG43H型蒸汽減壓閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
