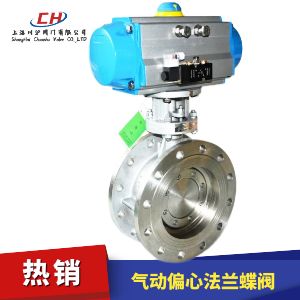

氣動法蘭蝶閥是一種轉角90°的旋轉類蝶閥,連接方式法蘭連接。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠,硬密封法蘭蝶閥為多層次金屬硬密封,具有彈性密封的優點,無論在低溫情況下均具有優良的密封性能。適用介質:水、空氣、天然氣、油品及弱腐蝕性流體。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
附件選型
氣動法蘭蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)
公稱通徑DN(mm) | 50~1200 |
---|---|
公稱壓力 | PN1.0、1.6、2.5MPa |
連接形式 | 法蘭式 |
閥板形式 | 垂直板式 |
流量特性 | 近似快開型 |
動作范圍 | 0~90° |
基本誤差 | 帶定位器:小于全行程的±2% |
回差 | 帶定位器:小于全行程的±2% |
可調范圍 | 50:1 |
配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
控制方式 | 開關型(開關兩位控制)、調節型(4~20mA控制) |
零件名稱 | 材料名稱 |
---|---|
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
設計依據 | GB標準 | ANSI標準 | |
---|---|---|---|
設計標準 | GB/12238 | API609 | |
結構長度 | 法蘭 連接 | GB/12221 | ANSI B16.10 |
連接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 | |
試驗和檢驗 | JB/T9002 | API 598 |
公稱通徑 | 結構長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
毫米 | 英寸 | L | H | H1 | A | D | D1 | n-Φd | D | D1 | n-Φd | D | D1 | n-Φd |
50 | 2 | 108 | 63 | 315 | 180 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 2-1/2 | 112 | 70 | 330 | 180 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 3 | 114 | 83 | 390 | 245 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 105 | 431 | 240 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 115 | 455 | 240 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 137 | 626 | 350 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 8 | 152 | 164 | 720 | 350 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 10 | 165 | 206 | 800 | 550 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 12 | 178 | 230 | 860 | 600 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 14 | 190 | 248 | 883 | 600 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 16 | 216 | 289 | 972 | 600 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 18 | 222 | 320 | 1043 | 750 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 20 | 229 | 343 | 1098 | 750 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
600 | 24 | 267 | 413 | 1236 | 750 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 28 | 430 | 478 | 1431 | 750 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 32 | 470 | 525 | 1488 | 750 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 36 | 510 | 620 | 1615 | 1250 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 40 | 550 | 725 | 1765 | 1500 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 48 | 630 | 780 | 1976 | 1500 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
