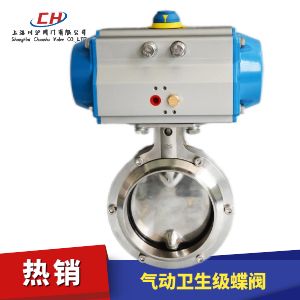

氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥,連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會(huì )產生潛在的污染??焖俨鹧b閥,使閥門打開和維修快捷容易,使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
附件選型
氣動衛生級蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)
公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
動作范圍 | 0~90° | ||||||||||
允許壓差△P | 小于公稱壓力(1.6MPa) | ||||||||||
泄漏量Q | 按GB/T4213-92,為Kv值的10-4 | ||||||||||
環境溫度oC | -20~60oC | ||||||||||
基本誤差 | 帶定位器:小于全行程的±2% | ||||||||||
回差 | 帶定位器:小于全行程的±2% | ||||||||||
配用執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||||||||||
控制方式 | 開關兩位控制、4~20mA模擬量信號控制 |
零件名稱 | 材料 |
---|---|
閥體 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡膠、氟橡膠、聚四氟 |
閥桿 | 304、316、316L |
填料 | 硅橡膠、氟橡膠、聚四氟 |
設計依據 | GB標準 | |
---|---|---|
設計標準 | GB/T12238-1989 | |
試驗和檢驗 | JB/T9002 |

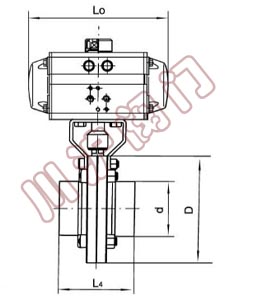

規格(ISO) | 結構長度 | 外圓 | 外徑 | 執行器長度 | 高度 | 重量Kg |
---|---|---|---|---|---|---|
20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
