上海川滬閥門有限公司

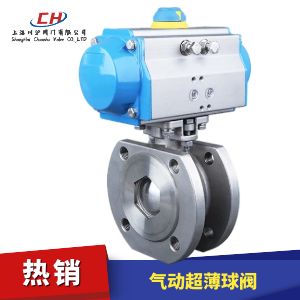

氣動超薄球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~250mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動超薄球閥 型號:CHQ671F/CHQ671PPL

氣動超薄球閥是一種轉角90°的旋轉類球閥,是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

附件選型
氣動超薄球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動超薄球閥 技術參數

公稱通徑 DN10~150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

氣動超薄球閥 零部件參數

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

氣動超薄球閥 技術規范

設計依據 GB標準
設計標準 GB/12237
連接法蘭尺寸 GB/9113、JB/T79
試驗和檢驗 JB/T9002

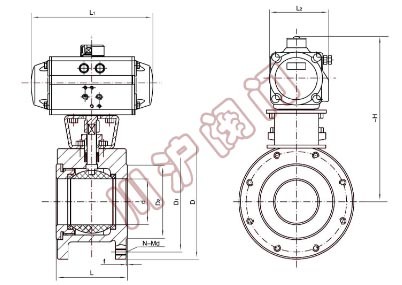

氣動超薄球閥 結構圖

氣動超薄球閥 結構圖

氣動超薄球閥 外形尺寸

公稱通徑 DN 外形尺寸 連接法蘭尺寸
d L L1 L2 ~H D D1 D2 B f N-Md
15 15 32 141 71 177 95 65 46 14 2 4-M12
20 20 38.5 141 71 182 105 75 56 14 2 4-M12
25 25 45 141 71 187 115 85 65 16 2 4-M12
32 29 55 159 83 223 140 100 76 16 3 4-M16
40 38 62 211 95 231 150 110 84 18 3 4-M16
50 46 72 248 107 258 165 125 99 20 3 4-M16
65 62 95 248 107 273 185 145 118 22 3 4-M16
80 76 120 269 123 303 200 160 132 24 3 8-M16
100 92 145 345 152 333 220 180 156 24 3 8-M16
125 110 200 409 172 380 250 210 184 26 3 8-M16
150 145 225 438 187 432 285 240 211 26 3 8-M20
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動超薄球閥產品詳細樣本。
