閥體材質 | 304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | ?15~102mm |
公稱壓力 | PN1.0MPa、1.6MPa |
密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

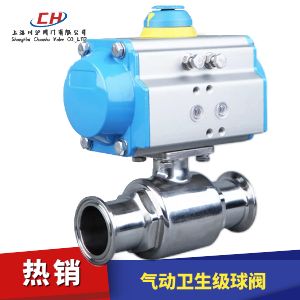

氣動直通衛生級球閥由不銹鋼高平臺衛生級球閥和AT氣動執行器組成, 不銹鋼衛生級球閥采用SUS304、316L制作,可以滿足食品、生物制藥領域各種介質的特殊要求,其光滑、無縫、自動排空等工藝流體通道還非常適用于就地清洗的需要,具有流體阻力小、結構簡單、體積小、重量輕;緊密可靠等優點。
附件選型
氣動直通衛生級球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),并配有電氣-閥門定位器,可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。
閥體形式 | 二通式 |
---|---|
公稱通徑 | DN15~100mm |
公稱壓力 | PN1.0 MPa |
連接形式 | 快裝式(卡箍式)、焊接式、螺紋式 |
適用溫度 | PTFE≤150℃ |
適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
產品特點 | 安全衛生,密封好、使用壽命長 |

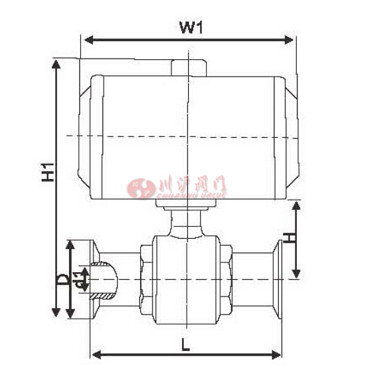

規格Φ | 尺寸mm | |||||
---|---|---|---|---|---|---|
A | D1 | W1 | H1 | L | 重量KG | |
19 | 50.5 | 16 | 147 | 170 | 100 | 1.93 |
25 | 50.5 | 22 | 147 | 170 | 105 | 1.96 |
32 | 50.5 | 29 | 147 | 175 | 120 | 2.13 |
38 | 50.5 | 35 | 168 | 218 | 136 | 3.12 |
45 | 64 | 42 | 168 | 220 | 145 | 3.58 |
51 | 64 | 48 | 168 | 225 | 160 | 3.92 |
57 | 77 | 53 | 183 | 245 | 162 | 4.83 |
63 | 77 | 58 | 183 | 255 | 170 | 5.18 |
76 | 91 | 72 | 262 | 295 | 195 | 8.36 |
89 | 106 | 85 | 265 | 330 | 235 | 11.58 |
102 | 119 | 97 | 295 | 390 | 270 | 16.5 |
