閥體材質 | 304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN25~100mm |
壓力范圍 | 1.0、1.6Mpa |
閥蓋形式 | 標準型(-40~150℃) |
適用介質 | 純凈水、飲料、藥劑等 |
控制附件 | HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪 |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

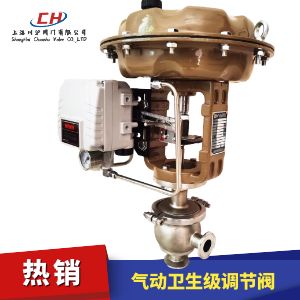

氣動衛生級調節閥是由氣動多彈簧薄膜執行機構和衛生級調節閥組成,閥門連接形式多為卡箍式,衛生級氣動調節閥采用角型設計確保閥門自排放,標準電子拋光,光滑表面確保清潔,無介質積存區域,不會(huì )產生潛在的污染。適用于各種壓力、溫度、流量等物理量調節,如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
閥門定位器
氣動衛生級調節閥標配HEP閥門定位器,控制信號4-20mA(選配帶反饋信號4-20mA)。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器,如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量系數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
額定行程 | 10 | 16 | 25 | 40 | ||||||
執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
公稱壓力 | 卡箍式、螺紋式、法蘭式(無特殊要求按卡箍式連接為準) | |||||||||
閥蓋形式 | 標準型-17~+230℃、高溫型+230~+450℃ | |||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||
密封填料 | 三元乙丙橡膠、聚四氟乙烯 | |||||||||
閥芯形式 | 單座柱塞型閥芯 | |||||||||
流量特性 | 線性、等百分比 |
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | 304 | 314 | 316 | 316L |
閥蓋 | 304 | 314 | 316 | 316L |
墊片 | 聚四氟乙烯(PTFE) | |||
閥內件 | 304 | 314 | 316 | 316L |
卡箍 | 304 | 314 | 316 | 316L |
填料 | V型聚四氟乙烯(PTFE) |
項目 | 不帶定位器 | 帶定位器 | ||
---|---|---|---|---|
基本誤差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死區% | 3.0 | 0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調范圍R | 30:1 |

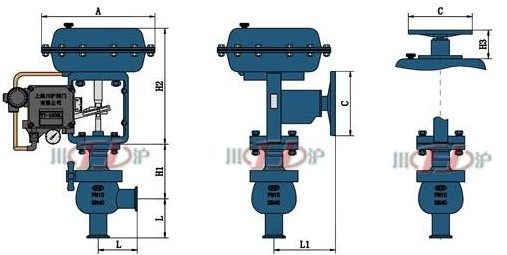

公稱通徑 DN(mm) | 25 | 40 | 50 | 65 | 80 |
---|---|---|---|---|---|
L | 100 | 105 | 105 | 155 | 155 |
L0 | 100 | 125 | 125 | 175 | 175 |
H1 | 470 | 480 | 480 | 510 | 510 |
H3 | 180 | 180 | 180 | 236 | 236 |
L1 | 289 | 289 | 289 | 347 | 347 |
A | 282 | 22 | 282 | 360 | 360 |
D | 220 | 220 | 220 | 270 | 270 |
