上海川滬閥門有限公司

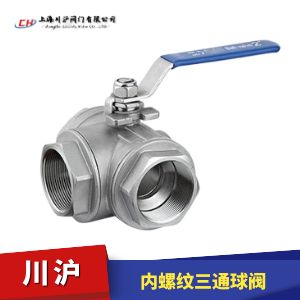

內螺紋三通球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~100mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)
閥芯形式 三通L型,三通T型
驅動形式 手柄、電動、氣動
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

內螺紋三通球閥 型號:Q14F/Q15F/Q14PPL/Q15PPL

內螺紋三通球閥分為L(cháng)形和T形,L形(Q14F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q15F)三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

執行機構選型
內螺紋三通球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動內螺紋三通球閥(開關型和調節型控制信號4-20mA)和氣動內螺紋三通球閥(開關型和調節型控制信號4-20mA)

內螺紋三通球閥 技術參數

序號 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 不銹鋼CF8M/CF8
4 球墊 聚四氟乙烯/PTFE
5 閥桿 不銹鋼CF8M/CF8
6 填料 聚四氟乙烯/PTFE
7 中口 聚四氟乙烯/PTFE
8 大薄片 聚四氟乙烯/PTFE
9 壓蓋螺母 不銹鋼CF8M/CF8
10 手柄 不銹鋼CF8M/CF8
11 流向指示牌 ALUMINUM
12 華司 不銹鋼/CF8
13 螺帽 不銹鋼/CF8
14 鎖定裝置 不銹鋼/CF8
15 皮套 塑料
16 盲蓋 不銹鋼/CF8M/CF8

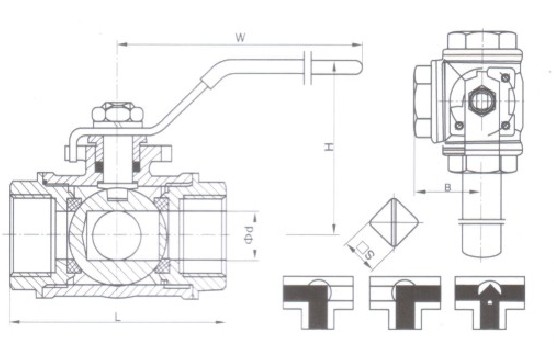

內螺紋三通球閥 結構圖

內螺紋三通球閥結構圖

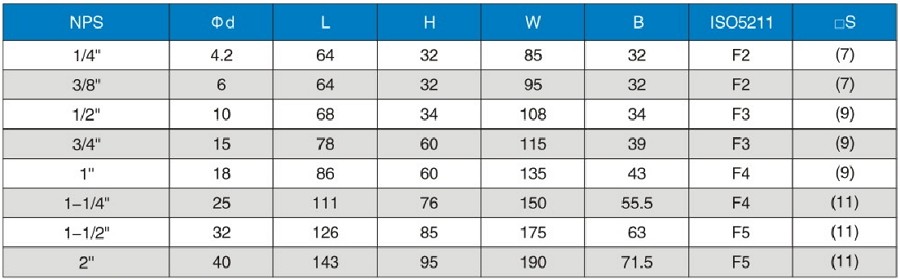

內螺紋三通球閥 安裝尺寸

內螺紋三通球閥安裝尺寸

由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要內螺紋三通球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

內螺紋三通球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

內螺紋三通球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
