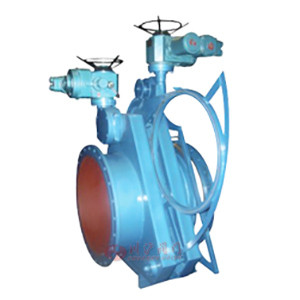

電動盲板閥又名電動扇形盲板閥,主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈,密封性能好,使用壽命長,密封圈設在閘板上,便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊,自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管,具有伸縮性強、使用壽命長等特點。
電動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接新的管路。
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
驅動源 | 3相380V50HZ | |||
適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
-20-100 | -20-250 | -20-300 | ||
適用介質 | 煤氣、其他可燃氣體 | |||
啟閉時間S | ≤60 | |||
主要零部件材料 | 閥體、閘板為碳鋼;閥桿為不銹鋼;密封圈為硅橡膠 |

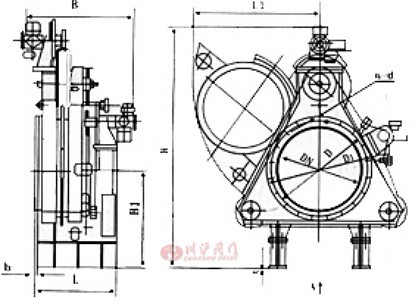

DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 22 | 12-φ22 | 580 |
350 | 490 | 445 | 24 | 12-φ22 | 580 |
400 | 540 | 495 | 24 | 16-φ22 | 680 |
450 | 595 | 550 | 24 | 16-φ22 | 680 |
500 | 645 | 600 | 24 | 16-φ22 | 680 |
600 | 755 | 705 | 26 | 20-φ26 | 680 |
700 | 860 | 810 | 26 | 24-φ26 | 680 |
800 | 975 | 920 | 26 | 24-φ30 | 680 |
900 | 1075 | 1020 | 26 | 24-φ30 | 710 |
1000 | 1175 | 1120 | 26 | 28-φ30 | 710 |
1100 | 1275 | 1220 | 26 | 28-φ30 | 710 |
1200 | 1375 | 1320 | 26 | 32-φ30 | 730 |
1300 | 1475 | 1420 | 26 | 32-φ30 | 830 |
1400 | 1575 | 1520 | 26 | 36-φ30 | 830 |
1500 | 1675 | 1620 | 26 | 36-φ30 | 830 |
1600 | 1790 | 1730 | 26 | 40-φ30 | 830 |
