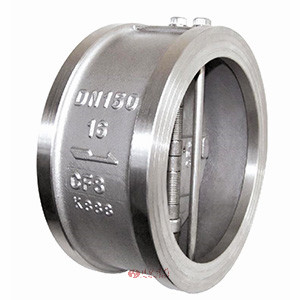

對夾蝶式止回閥(又名:對夾雙瓣止回閥)采用短型結構尺寸和雙閥瓣設計。相比傳統的旋起式止回閥,該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
產品特點:
1、雙閥瓣設計
2、重量輕、結構緊湊
3、雙彈簧作用閥瓣設計
4、軟密封或金屬密封閥座圈設計
公稱壓力 | H76H/X-16C~100 | HC44X-16P~100P | H76H/X-16R~100R | |
工作壓力(MPa) | 1.6~10.0 | |||
適用溫度(℃) | ≤350 | ≤200 | ||
適用介質 | 水、油、氣、蒸汽 | 腐蝕性介質 | ||
材料 | 閥體、蝶板 | WCB | 304 | 316 |
閥桿 | 2Cr13,304,316 | |||
密封面 | 合金鋼,橡膠 | |||
彈簧 | 不銹鋼 |
公稱壓力 PN |
公稱通徑 DN |
尺寸 | |||
L | D | D3 | D2 | ||
PN1.6MPa PN2.5MPa |
50 | 60 | 108 | 56 | 51 |
65 | 67 | 128 | 73 | 65 | |
80 | 73 | 142 | 88 | 80 | |
100 | 73 | 162 | 108 | 102 | |
125 | 86 | 192 | 132 | 127 | |
150 | 98 | 218 | 160 | 152 | |
200 | 127 | 273 | 210 | 203 | |
250 | 146 | 328 | 266 | 254 | |
300 | 181 | 384 | 310 | 305 | |
350 | 184 | 444 | 355 | 350 | |
400 | 191 | 496 | 405 | 400 | |
450 | 203 | 556 | 455 | 450 | |
500 | 219 | 618 | 505 | 500 | |
600 | 222 | 732 | 605 | 600 | |
700 | 305 | 802 | 700 | 695 | |
800 | 305 | 912 | 800 | 796 | |
900 | 368 | 1012 | 903 | 898 | |
1000 | 432 | 1126 | 1055 | 1050 | |
1200 | 524 | 1340 | 1205 | 1200 |
公稱通徑 PN MPa |
公稱壓力 DN mm |
尺寸 | |||
L | D | D3 | D2 | ||
PN4.0MPa | 50 | 60 | 108 | 56 | 51 |
65 | 67 | 128 | 73 | 65 | |
80 | 73 | 142 | 88 | 80 | |
100 | 73 | 168 | 108 | 102 | |
125 | 86 | 194 | 132 | 127 | |
150 | 98 | 224 | 160 | 152 | |
200 | 127 | 291 | 210 | 203 | |
250 | 146 | 353 | 266 | 254 | |
300 | 181 | 418 | 310 | 305 | |
350 | 9222 | 475 | 355 | 350 | |
400 | 232 | 547 | 405 | 400 | |
450 | 264 | 572 | 455 | 450 | |
500 | 292 | 628 | 505 | 500 | |
600 | 318 | 745 | 608 | 600 | |
PN6.3MPa | 50 | 60 | 114 | 58 | 51 |
65 | 67 | 138 | 73 | 65 | |
80 | 73 | 148 | 88 | 80 | |
100 | 79 | 174 | 108 | 102 | |
125 | 105 | 211 | 132 | 127 | |
150 | 136 | 248 | 162 | 152 | |
200 | 165 | 310 | 212 | 200 | |
250 | 213 | 362 | 266 | 250 | |
300 | 229 | 422 | 310 | 305 | |
350 | 273 | 487 | 355 | 350 | |
400 | 305 | 541 | 405 | 400 | |
PN10.0MPa | 50 | 60 | 120 | 58 | 51 |
65 | 67 | 144 | 73 | 65 | |
80 | 73 | 154 | 88 | 80 | |
100 | 79 | 181 | 108 | 102 | |
125 | 105 | 218 | 132 | 127 | |
150 | 135 | 258 | 162 | 152 | |
200 | 165 | 324 | 212 | 200 | |
250 | 213 | 392 | 266 | 250 | |
300 | 229 | 456 | 312 | 305 | |
350 | 273 | 510 | 355 | 350 | |
400 | 305 | 570 | 405 | 400 |
